核磁兼容经颅直流电刺激
DC-STIMULATOR MR
for MRI-tDCS, MRI-tACS and MRI-tRNS
DC-STIMULATOR MR是核磁兼容经颅电刺激transcranial electrical stimulation (tES) 装置。它是对DC-STIMULATOR PLUS的扩展升级,同样取得CE认证并支持以下多种电刺激模式:
- tDCS – transcranial direct current stimulation 经颅直流电刺激
- tACS – transcranial alternating current stimulation 经颅交流电刺激
- tRNS – transcranial random noise stimulation 经颅随机噪声刺激

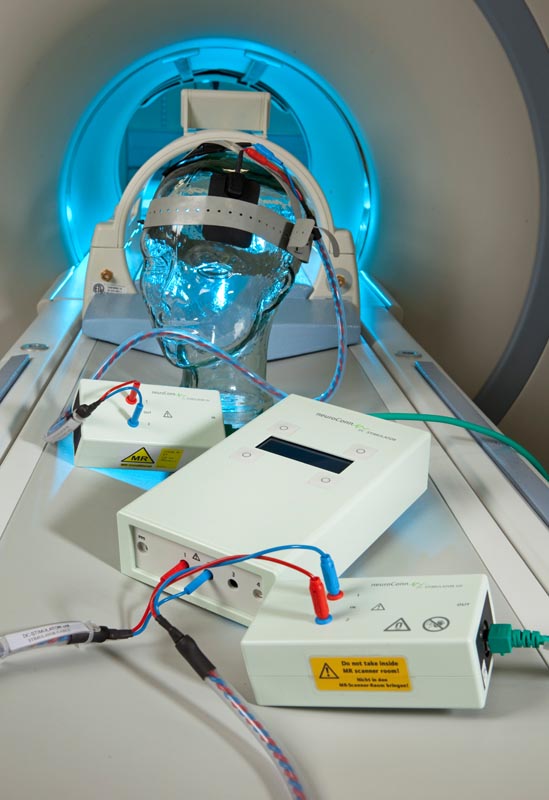

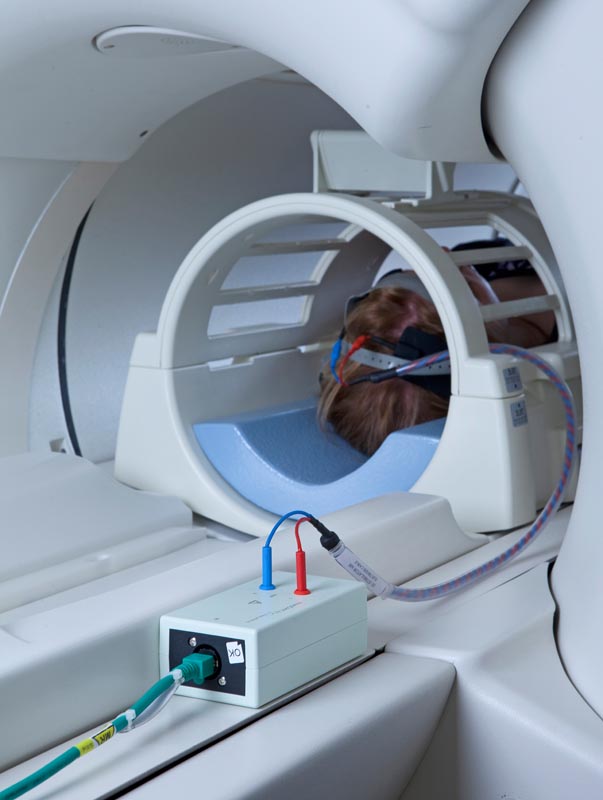

- 核磁兼容经颅直流电刺激 核磁兼容经颅直流电刺激
- 核磁兼容经颅直流电刺激 核磁兼容经颅直流电刺激
- 核磁兼容经颅直流电刺激 核磁兼容经颅直流电刺激

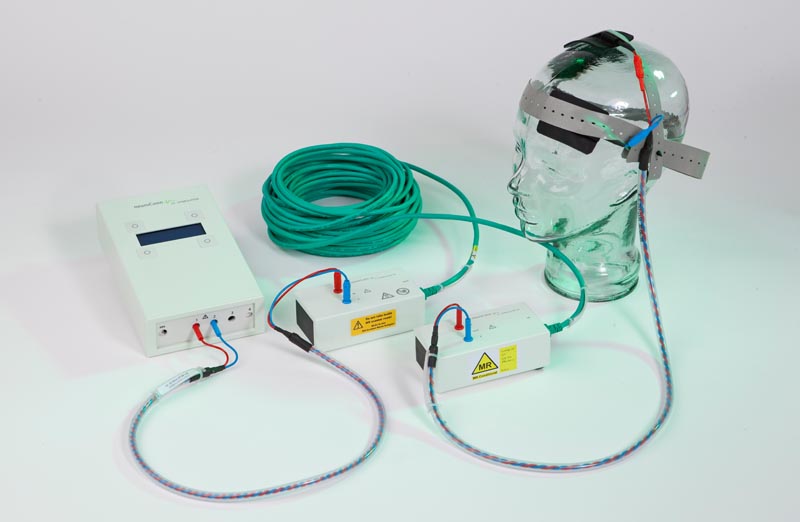

- 核磁兼容tDCS连接线 核磁兼容tDCS连接线

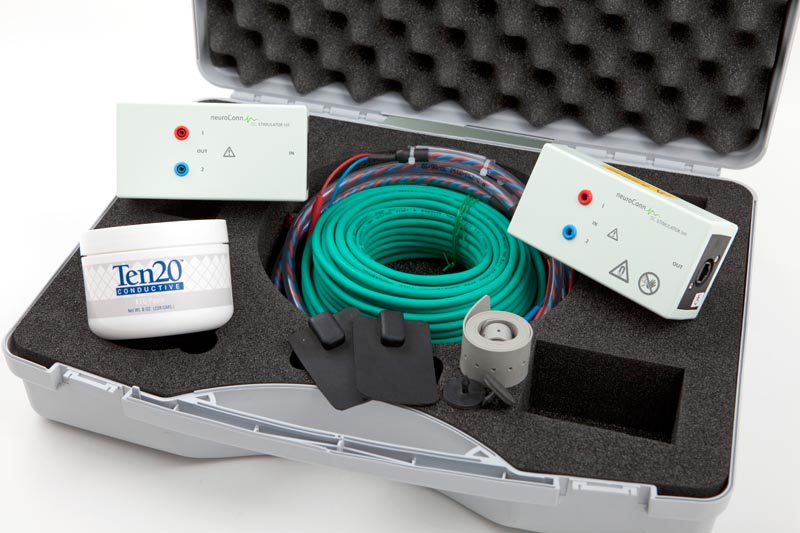

- 核磁兼容tDCS电极套装 核磁兼容tDCS电极套装
View the embedded image gallery online at:
http://www.yilinhealth.com/index.php/neuromodulation/tes/dc-stimulator-mr#sigProGalleriad93c0322ad
http://www.yilinhealth.com/index.php/neuromodulation/tes/dc-stimulator-mr#sigProGalleriad93c0322ad
DC-STIMULATOR MR特点
- 微处理控制的恒流电源
- 单通道,单极(DC模式),双极(AC模式)多种刺激可选
- 支持在fMRI中使用,在EPI序列期间不会干扰fMRI图像
- 支持电流多级监测功能保证设备安全
- 刺激模式:单刺激(连续刺激,可调节,渐入和渐出)
- 刺激模式:脉冲刺激(循环开启/关闭刺激,可调脉冲宽度和间隔)
- 刺激模式:正弦(双极正弦波,偏移、频率、相位和振荡周期可调节)
- 刺激模式:噪声,低通噪声,高通噪声(宽频带随机正态分布、低频和高频噪声,偏移和持续时间可调)
- 研究模式:用于进行真刺激和伪刺激的双盲操作,包含由大约200个代码组成的的编码表,设置独立可调(可对参数进行保存以避免误修改)
- 患者模式:简易安全(参数锁定,用于患者在家时的安全和受控使用)*
支持外部触发输入接口*,触发输出接口*
DC-STIMULATOR MR技术参数
- 可调电流(DC)最高达4,500μA** 步长25μA连续可调
- 可调电流(AC)最高达3,000μA** 步长25μA连续可调
- 每根电极均接入一个MRI保护电阻,电阻值约5KOhm
- 模数转换率 12Bit
- 内部时间分辨率1 ms(采样率1,280 sps)
- 单刺激模式持续时间15-1,800s**,步长15s连续可调,淡入/淡出持续时间1-120 s,步长1 s
- 脉冲刺激模式:完整脉冲周期持续时间/刺激间隔(ISI)300-2,000 ms,步长100 ms,脉冲宽度200-(ISI-100),步长100 s,脉冲周期数1-500
- 正弦刺激模式:可调电流最高达3,000 μA (p-p)**,步长25μA,偏移0-±1,000μA,步长10μA,频率最高达250 Hz,步长0.01 Hz,可调相位0-360°,步长5°,可调应用时间最高达30 min*
- 噪声、低通噪声、高通噪声刺激模式:可调电流达±1,500μA (p-p),偏移0-±1,000μA,步长50μA,持续时间0-1,800 s**,步长5 s,电流在0-120 s期间内可调为达到或离开振荡水平
- 最大电压限值: ±20V
- 内置可充电电池供电
- 最长工作时间 ≥6h@1mA,完全充电时间7h
- 带背光灯字母数字显示屏,4个薄膜按键
- 防接触电极接头符合DIN 42802-2 (Φ1.5 mm)规范
- 耗电量约为1.2 W(取决于显示屏亮度和应用电流)
- 尺寸:13.5cm×22.5cm×5.5.cm(W×D×H),重量(包括电池):0.8kg
*可选
**超过2,000μA的电流及多于20 min的应用时间只作研究用途。
DC-STIMULATOR MR可选件
- 触发模块,可与外部触发器安全连接
- 使用正弦刺激模式时的相位同步触发输出
